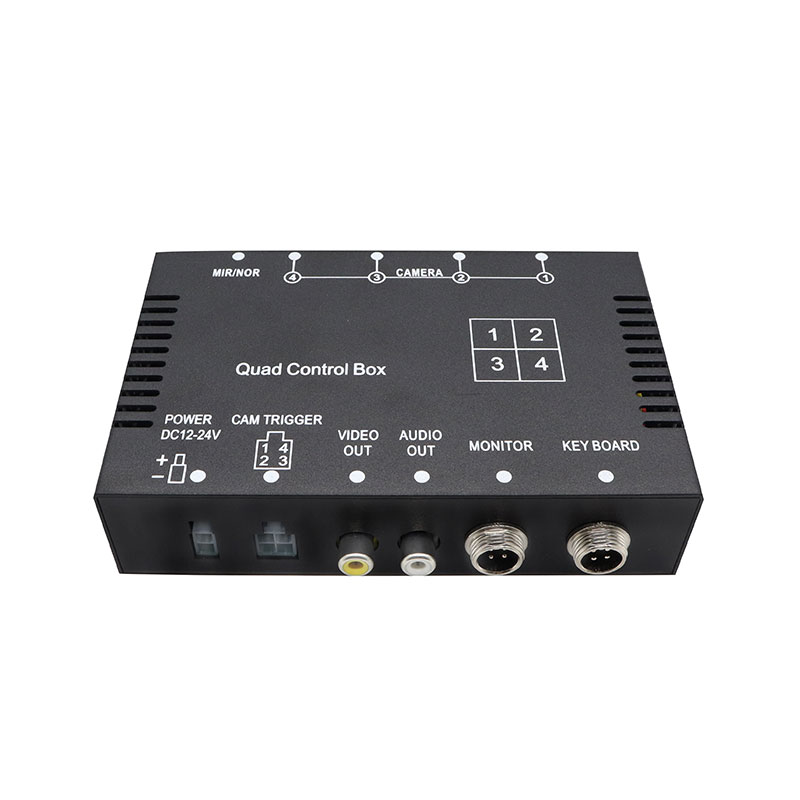

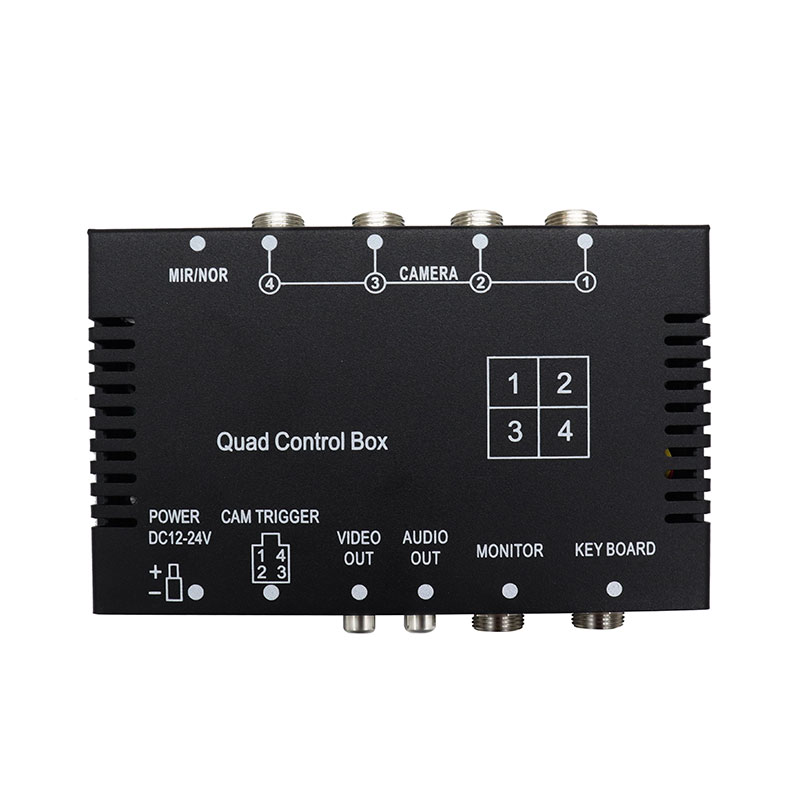

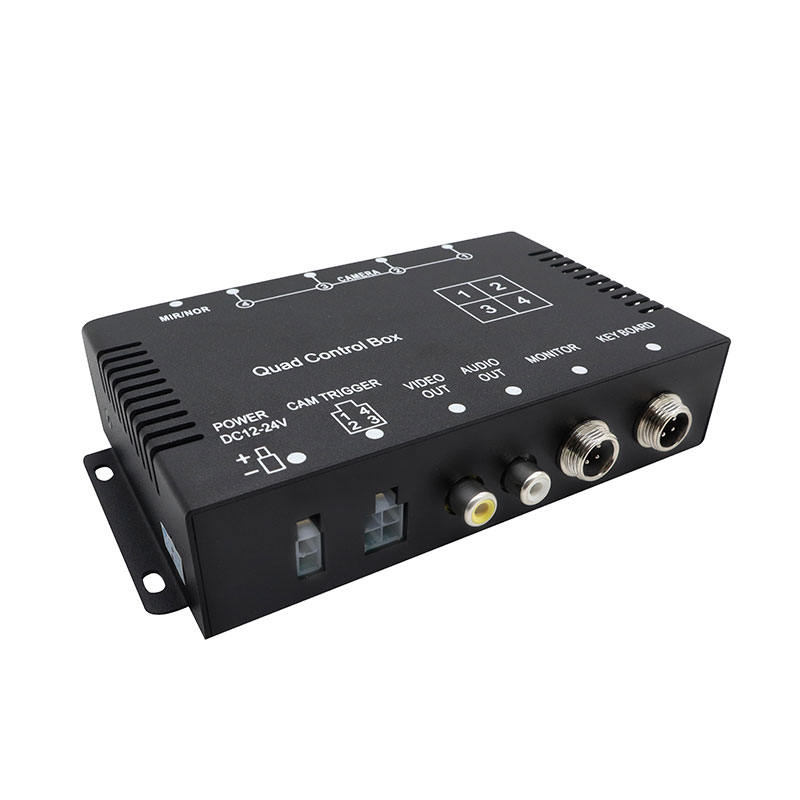

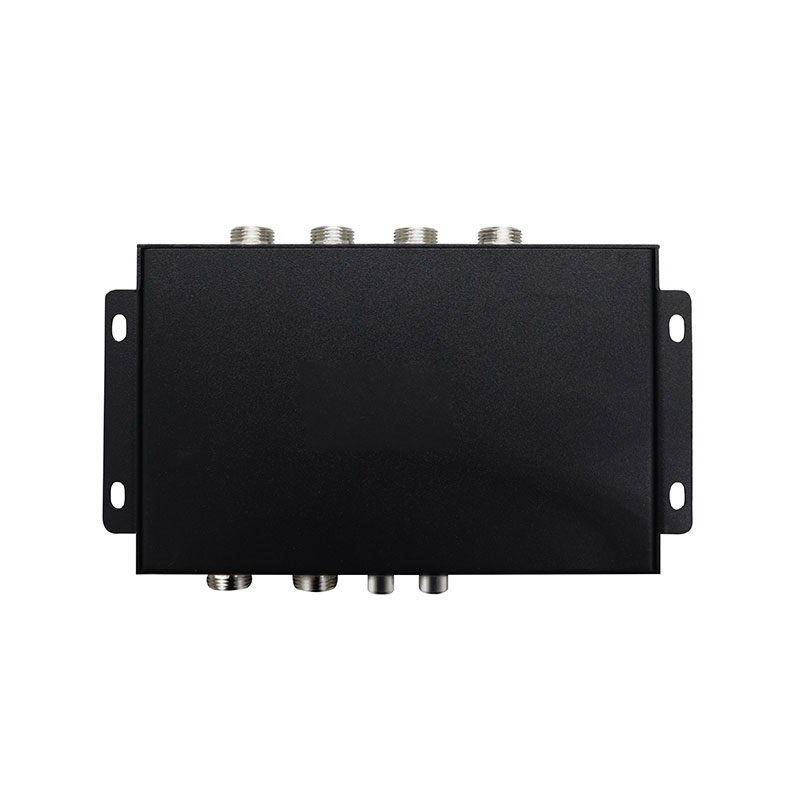

4CH fordonsvideokontrollbox för multikameraskärm och kamerabyte

Istället för att ansluta flera kameror direkt till separata kontrollenheter, tillhandahåller kontrollern 4 kameraingångar i en kompakt enhet, vilket gör att olika kameravyer kan väljas och visas via en fordonsmonitor. Systemet stöder fyra CVBS-fordonskameror och kan automatiskt dela upp eller växla videodisplayen enligt valt driftsläge. Varje kamera kan triggas separat, medan systemet automatiskt kan visa motsvarande kamera i helskärm när en triggersignal aktiveras.  Varje kanal stöder oberoende spegel-/normalbildsinställningar, vilket gör systemet lämpligt för olika kamerainstallationspositioner. Efter att en triggersignal har avbrutits kan systemet fördröja bildåtergången i cirka 2 sekunder innan det återgår till föregående visningsläge. Detta gör produkten lämplig för fordonskameraväxling, backkamerasystem, multikameraövervakning och videosystem för kommersiella fordon.

Produktegenskaper

1. 4CH Multi-Camera Input

Styrenheten stöder fyra CVBS-kameraingångar, vilket gör att flera fordonskameror kan integreras i ett videoövervakningssystem.

Det kan kopplas ihop med:

• Främre kamera
• Backkamera
• Vänster sida kamera
• Höger sida kamera

Detta gör den lämplig för fordonsövervakningssystem med fyra kameror.

2. Automatiskt kamerabyte

När en triggersignal aktiveras kan motsvarande kamera automatiskt växla till helskärmsvisning.

Den här funktionen är användbar för applikationer som:

• Aktivering av backkamera
• Blinkersövervakning
• Aktivering av sidokamera
• Dörr- eller specialfordonövervakning

3. Individuell triggerkontroll

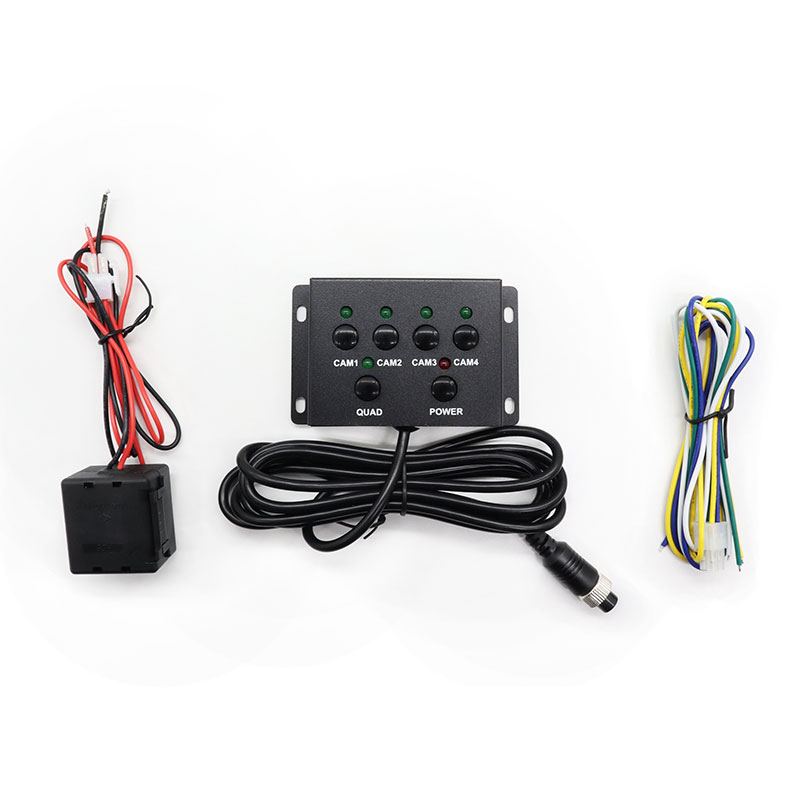

Varje kamera kan triggas separat. Användaren kan välja vilken som helst av de fyra kamerakanalerna via triggerkabeln eller manuell drift, vilket ger flexibel kontroll för olika fordonskonfigurationer.

4. Konfigurerbar kameraprioritet

Systemet stöder skärmprioritetsinställningar för: CAM1 / CAM2 / CAM3 / CAM4. Detta gör att installatören kan definiera vilken kamera som ska ha prioritet när flera triggersignaler tas emot.

5. Flera videoanslutningsalternativ

Videoutgång är tillgänglig via: RCA / 4P Aviation Connector. Detta ger flexibilitet för integration med olika fordonsövervaknings- och kameraledningssystem.

Produktparametrar

Produkttyp: D1 4CH Videokontrollbox för fordon

Kameraingång: 4CH CVBS

Kameraval: Individuell trigger/manuellt val

Visa: Automatisk helskärmsväxling

Visningsprioritet: CAM1 / CAM2 / CAM3 / CAM4

Bildinställning: Normal / Spegel

Triggerfunktion: Individuell kamerautlösare

Trigger Return Delay: Ca. 2 sekunder

Videoformat: PAL / NTSC

Audio: Ljudutgång stöds

Uteffekt: 12V för kameror och LCD

Arbetsspänning: 9V–32V

Skydd: Högspänning / Lågspänning / Överbelastningsskydd

Videoutgångskontakt: RCA / 4P Aviation

Dimensionera: 155 × 87 × 32 mm

Applikationsscenarier

1. Lastbilskamerasystem

Styrenheten kan ansluta flera kameror till ett lastbilskamerasystem, inklusive främre, bakre och sidokameror.

2. Övervakning av kommersiella fordon

Lämplig för videoövervakningssystem för kommersiella fordon där flera kameror behöver anslutas till en fordonsskärm.

Ansökningar kan inkludera:

• Leveransbilar
• Logistikfordon
• Servicefordon
• Bruksfordon
• Kommersiella skåpbilar
• Buss kamerasystem

4CH-videokontrollern kan integreras i buskamerasystem för övervakning fram, bak och på sidan.

3. Byggfordon

Lämplig för bygg- och specialfordon som kräver flera kameravyer runt fordonet.

Exempel inkluderar:

• Dumper
• Betongblandare
• Grävmaskiner
• Hjullastare
• Specialfordon
• Backkamerasystem

Kontrollenheten kan användas som en reservkamerakontroll för att automatiskt visa den bakre kameran när en backutlösare aktiveras.

4. Multi-Camera Monitoring System

För fordon som kräver flera betraktningsvinklar tillhandahåller videokontrollen med flera kamera centraliserad kameraväxling och visningshantering.

Typisk fordonskamerakonfiguration

Typiskt fordonssystem med 4 kameror:

• CAM1 → Frontkamera
• CAM2 → Bakifrån / Backup-kamera
• CAM3 → Vänster sidokamera
• CAM4 → Kamera från höger sida

Kontrollera:

Trigger Wire / Manuellt val

Visa: Automatisk helskärmsväxling

Bild: Normal / Spegel Valbar

Video: CVBS

Driva: 9–32V

FAQ

F1: Hur många kameror kan denna videokontrollbox stödja?

Styrenheten stöder 4 CVBS-kameraingångar.

F2: Kan varje kamera triggas separat?

Ja. Varje kamera kan triggas individuellt genom triggerkabeln.

F3: Kan kameran visas automatiskt i helskärm?

Ja. När motsvarande triggersignal är aktiverad kan den valda kameran automatiskt växla till helskärmsvisning.

F4: Kan jag välja kamera manuellt?

Ja. Vilken som helst av de fyra kamerakanalerna kan väljas via kontrollfunktionen.

F5: Kan varje kamera använda olika spegelinställningar?

Ja. Varje kanal stöder oberoende normal- eller spegelbildsinställningar.

F6: Vilka fordon kan använda denna styrenhet?

Den kan användas för lastbilar, bussar, kommersiella fordon, entreprenadfordon, specialfordon och flottkamerasystem.

F7: Stöder den 24V-fordon?

Ja. Arbetsspänningen är 9–32V, vilket gör den lämplig för både 12V och 24V fordonsapplikationer.

F8: Stöder styrenheten PAL och NTSC?

Ja. Både PAL- och NTSC-videoformaten stöds.

F9: Har den stöd för ljud?

Ja. Styrenheten stöder ljudutgång.

F10: Vad händer efter att triggern har avbrutits?

Efter att triggern har avbrutits kan bilden vara kvar i cirka 2 sekunder innan den återgår till föregående visningsläge.
